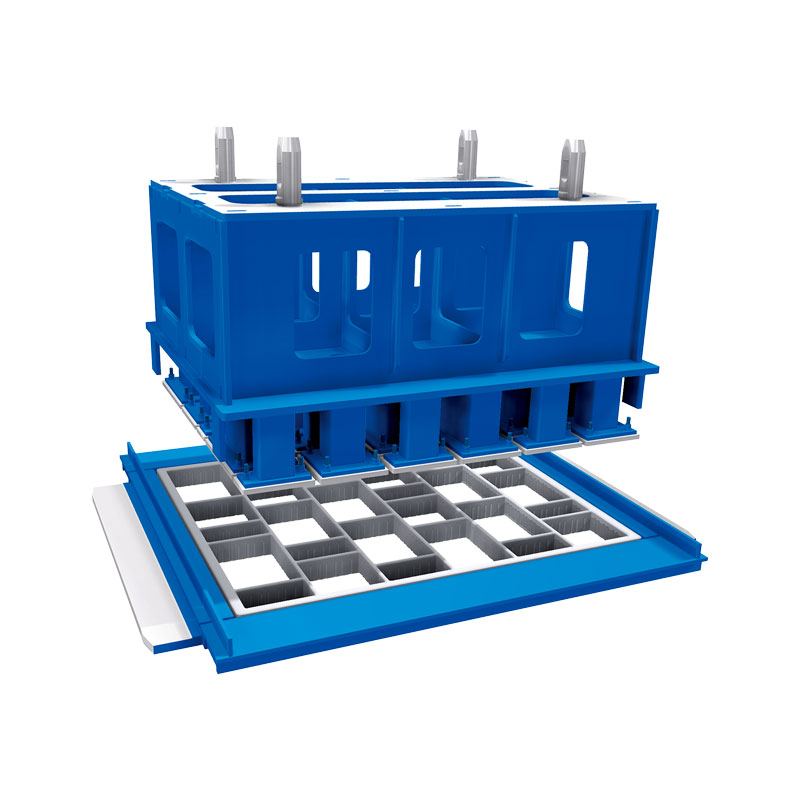

Мухъл за павета

Като професионален производител бихме искали да ви предоставим плесен за павета. Формата за павета QGM използва високоякостна карбуризираща стомана от нисковъглеродна сплав и интегрира прецизна технология за рязане на кабели, високопрецизна технология за CNC обработка и технология за 3D сканиране, за да предостави на клиентите персонализиране на формата. Тези технологии могат да проектират разнообразие от контури и геометрични форми. Неговият просвет от 0,3-0,4 mm, с прецизни вертикални ъгли и гладки странични стени. Паветата, произведени от QGM, са лесни за изваждане, висока прецизност, без ръбове. Формите могат да реализират дигитален дизайн на свободна повърхност и дизайн за смяна на притискащи плочи.

За да се гарантира издръжливостта на матрицата, матрицата за павета QGM приема карбонизираща обработка. Рамките на матрицата и притискащите плочи са закалени 60-63HRC, а минималната дълбочина на втвърдяване е 1,2 м. Според заявките на клиентите формата може да бъде проектирана и произведени чрез заваряване или модулно заключване на резбата.

Предлагаме висококачествени форми за павета за всички видове машини и инструменти в следния дизайн:

A) ДИЗАЙН НА МУЛД С ПЛАМЪК

Възможни са тесни дебелини на лентата

Оптимална експлоатация на формата

Машинно зависим клирънс на обувката на щампа от 0,2-0,5 mm

Възможни са противоконични странични стени

Не са необходими канали за задържане

Типичен дизайн за многослойни производствени машини

Опционален дизайн на листа за изтегляне

Чрез цифровизация може да се осъществи дизайн на свободна повърхност

Жизнеспособен дизайн на обувка с нагреваем печат

Б) ДИЗАЙН НА МУЛД ФРЕЗОВАНО

Приложим за всички контури и геометрии

Допустими отклонения в кутията на формата под +/-0,3 мм

Машинно зависим клирънс на обувката на щампа от 0,2-0,5 mm

Прецизни вертикални, ъглови и гладки странични стени

Лесно деформиране

Висока точност на прилягане

Държачи за пространство във всички възможни дизайни

Опционален дизайн на листа за изтегляне

Чрез цифровизация може да се осъществи дизайн на свободна повърхност

Жизнеспособен дизайн на обувка с нагреваем печат

Защита от износване за всички тротоарни форми, както следва:

A) КАРБУРИЗИРАНЕ (62-68 HRC)

Кутия за калъпи и обувки за щампи закалени (62-68 HRC)

Твърдост на проникване мин. 1,2 мм

B)НИТРИРАНЕ (62-68 HRC)

Кутия за калъпи и обувки за щампи нитрирани (62-68 HRC)

Твърдост на проникване мин. 0,4 мм

Едва ли има вътрешно напрежение в сравнение с формите, обработени чрез карбуризиране

Препоръчва се за малки дебелини на платното

По-висока точност на контура спрямо форми, обработени чрез карбуризиране

Следвайки изискванията на клиентите, нашите форми могат да бъдат проектирани и произведени чрез заваряване или модулни методи за заключване на винтова резба.
