Основни технологични характеристики
1) Интелигентна работа: Това оборудване използва PLC интелигентна интерактивна система, която се управлява от 15-инчов сензорен екран и PLC, за да работи напълно автоматично, полуавтоматично или ръчно. Удобният визуализиран интерфейс за работа е оборудван с устройство за въвеждане и извеждане на данни.

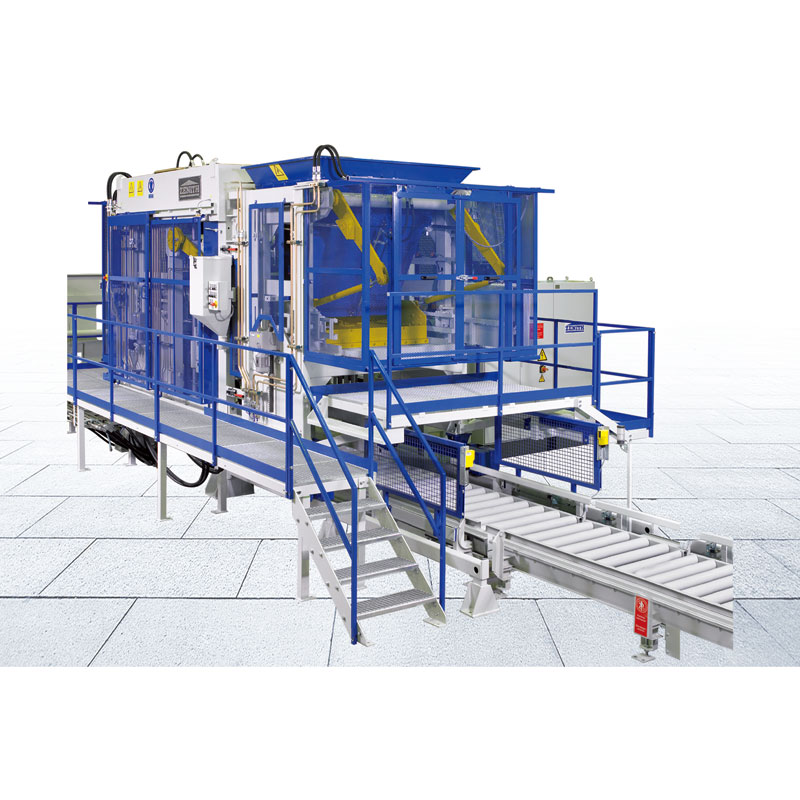

2) Оградна подвижна транспортна лента: Тази машина за асфалтополагащи блокове Zenith 844SC използва подвижна транспортна лента, характеризираща се с точно движение, плавно задвижване, стабилна производителност, нисък шум, нисък процент на отказ, дълъг експлоатационен живот и т.н. Добавената ограда и непрекъснато подобрявана концепция за безопасност осигуряват възможно най-голямата защита на безопасността на операторите.
3) Бърза смяна на матрицата: Чрез тази система машината задава серия от критерии за коефициент на матрица. Тази система има функции за бързо механично заключване, устройство за бърза смяна на главата на трамбовката и електронно регулирана височина на захранващото устройство, което гарантира, че различните форми могат да бъдат заменени с най-бърза скорост.
4) Регулируема вибрационна маса: Височината на вибрационната маса може да се регулира, за да отговори на изискванията за производство на разнообразни продукти. Стандартното оборудване може да произвежда продукти с височина 50-500 мм. Можем също така да произвеждаме продукти със специална височина, като използваме специална форма, следвайки изискванията на клиентите.
5) Точно хранене: Захранващото устройство се състои от силоз, маса за направляваща дъска, захранваща кола и лостов вал. Височината на масата на направляващата дъска против усукване може да се регулира и плъзгащата се релса може да се позиционира и движи
точно. Валът на лоста и двустранната захранваща кола на прътовото задвижване се задвижват от хидравлично налягане, а свързващият прът е регулируем, осигурявайки хоризонтално движение на захранващата кола.
Технически данни
1) Спецификации на блока и височина на продукта
Максимум | 500 мм |
минимум | 50 мм |
Макс. височина на стека от тухли | 640 мм |
Макс.производствена площ | 1240*10000 мм |
Размер на палета (стандартен) | 1270*1050*125 мм |
Обем на бункера за основен материал | Около 2100л |
2) Параметри на машината
Тегло на машината | |
С устройство за пигменти | Около 14T |
С конвейер, работна платформа, хидравлична станция, палетен склад и др | Около 9T |
Размер на машината | |
Максимална обща дължина | 6200 мм |
Макс.обща височина | 3000 мм |
Макс. обща ширина | 2470 мм |
Технически параметри на машината/консумация на енергия | |
Вибрираща система | 2 части |
Вибрационна маса | Макс.80KN |
Топ вибрации | Макс. 35KN |
Хидравлична система: композитен контур | |
Общ поток | 83L J мин |
Работно налягане | 18 MPa |
Консумация на енергия | |
Максимална мощност | 50KW |
Система за управление | SIEMENS S7-300(CPU315) |
Разположение на машината Zenith 844
Производствен капацитет
Тип блок | Размер (mm) | Снимки | Кол./Цикъл | Време на цикъла | Производствен капацитет (за 8 часа) |
Правоъгълен павета | 200* 100*60 | 54 | 28s | 1092м2 | |
Правоъгълна павета (без facemix) | 200*100*60 | 54 | 25s | 1248м2 | |
Павета UNI | 225*1125*60-80 | 40 | 28s | 1.040м2 | |
Curstone | 150*1000*300 | 4 | 46s | 2496 бр |
