Какви функции за безопасност са включени в машинните системи Zenith Block в Германия?

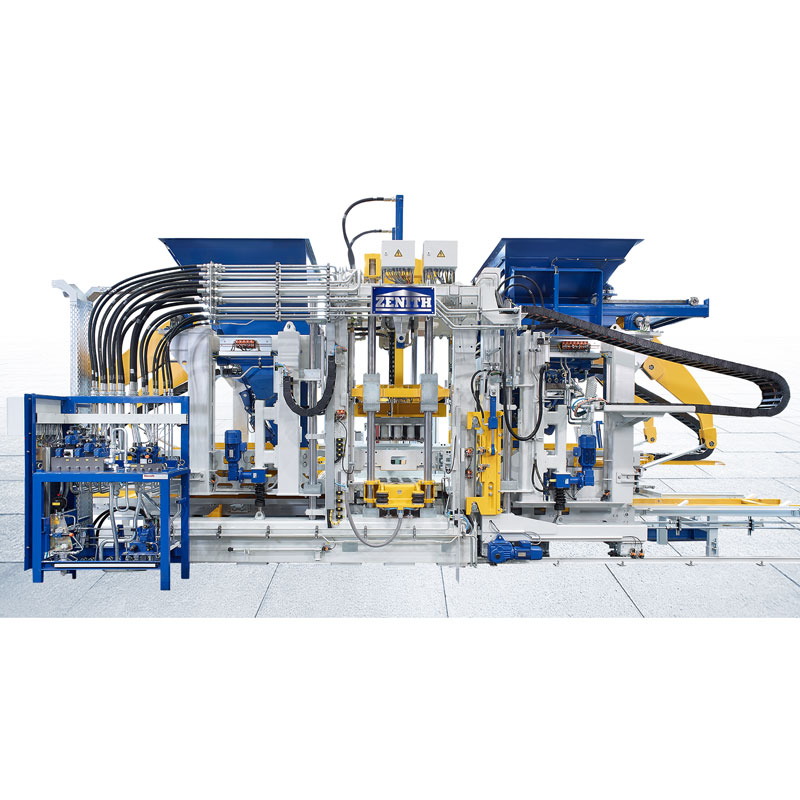

В индустрията за тежко машиностроене безопасността не е незадължителна екстра – тя е основата, върху която се гради надеждното производство. TheГермания Zenith Block Machine, крайъгълен камък на модерното производство на бетонни блокове, е проектиран с цялостна и многослойна архитектура за безопасност, която защитава операторите, персонала по поддръжката и самото оборудване. В QGM нашата фабрика произвежда тези системи повече от две десетилетия и ние сме вградили безопасност във всеки етап от процеса на проектиране. Ние не разглеждаме безопасността като списък с функции; ние го разглеждаме като неразделна част от оперативното ДНК на машината. Функциите за безопасност в Германия Zenith Block Machine не са просто добавки; те са вплетени в хидравличните, електрическите и механичните системи, създавайки защитна мрежа, която предотвратява инциденти и гарантира спокойствие. Тази статия ще анализира тези слоеве на безопасност, от основните физически охранители до усъвършенстваните електронни системи за наблюдение, предоставяйки цялостно разбиране за това как германската Zenith Block Machine защитава своите потребители.

Философията за безопасност зад германската Zenith Block Machine може да се опише като „отбрана в дълбочина“. Това означава, че нито една точка на повреда не може да доведе до опасна ситуация. Множество независими системи за безопасност работят съвместно, за да предотвратяват, смекчават и реагират на потенциални рискове. Например, хидравличната система е оборудвана с клапани за освобождаване на налягането, разрушаващи се дискове и пилотно управлявани възвратни клапани, които предотвратяват неконтролирани движения. Електрическата система разполага с резервни релета за безопасност, E-Stops и защита от претоварване на двигателя, която може да изключи машината незабавно. И механичният дизайн включва физически предпазители, блокиращи врати и контроли с две ръце, които предотвратяват случаен достъп до опасни зони. В тази статия ще разгледаме подробно тези функции, като разбием как функционират поотделно и как се интегрират, за да създадат присъщо безопасна производствена среда. Независимо дали сте управител на предприятие, инженер по безопасността или оператор, това ръководство ще ви предостави техническите познания, за да оцените интегритета на безопасността на германската Zenith Block Machine.

Съдържание

• 1. Как хидравличните системи осигуряват множество нива на безопасност?
• 2. Как архитектурата на електрическото управление предотвратява опасности?
• 3. Какви са ключовите технически спецификации на функциите за безопасност?
• 4. Как се проверяват и поддържат функциите за безопасност при ежедневна работа?
• Често задавани въпроси (FAQ)
• Заключение и консултация за безопасност

Как хидравличните системи осигуряват множество нива на безопасност?

Хидравличната система е електростанцията на германската Zenith Block Machine, генерираща огромните сили, необходими за компресиране на бетон в твърди блокове. При налягане, което често надвишава 280 бара, потенциалната енергия, съхранявана в системата, е огромна. Функциите за безопасност, вградени в хидравличната верига, не са само за предотвратяване на повреда; те са за предотвратяване на катастрофални повреди и осигуряване на контролирана работа. Архитектурата на безопасността на хидравличната система може да се разбира като поредица от защитни "зони", всяка от които е предназначена да съдържа и управлява специфичен тип повреда.

Зона 1: Защита от свръхналягане– Хидравличната верига е оборудвана с множество предпазни клапани, всеки от които е калибриран за определена зададена точка. Първичният предпазен клапан е настроен да се отваря при 300 бара, което е с 20 бара над максималното работно налягане. Ако налягането надвиши това, клапанът се отваря и отклонява маслото обратно към резервоара. Вторичен, резервен предпазен клапан е настроен на 320 бара, осигурявайки резервно копие, ако първичният клапан се повреди. В допълнение, нашата машина Zenith Block Machine в Германия е оборудвана с превключвател за високо налягане, който задейства аларма и изключва помпата, ако налягането достигне 310 бара, добавяйки електронен слой на защита, преди механичните предпазни клапани дори да бъдат тествани.

Зона 2: Контрол на движението– Предотвратяването на неволни движения е от решаващо значение. Хидравличните цилиндри, които повдигат формовъчната маса, компресират сместа и изхвърлят блоковете, се управляват от пилотно управлявани възвратни клапани. Тези клапани гарантират, че цилиндърът няма да се движи, освен ако хидравличното налягане не се прилага активно в правилната посока. Това означава, че дори ако хидравличен тръбопровод се спука или управляващият клапан се повреди, цилиндърът ще остане заключен в текущата си позиция, предотвратявайки внезапно, неконтролирано падане на тежка форма или компресионна плоча.

Зона 3: Последователни блокировки– Хидравличните операции на германската Zenith Block Machine се управляват от точна последователност. Серия от превключватели за налягане и сензори за близост гарантират, че една операция е напълно завършена, преди да започне следващата. Например, изтласкващият цилиндър не може да се прибере, докато компресионният цилиндър не се върне напълно в началната си позиция. Това логично блокиране предотвратява сценарии на "сблъсък", при които два срещуположни цилиндъра могат да се опитат да се движат едновременно, което може да причини механични повреди и потенциални опасности.

Зона 4: Безопасност на акумулатора– Хидравличната система използва акумулатори за съхраняване на енергия за бързи ходове на натискане и изхвърляне. Тези акумулатори са оборудвани с разрушаващи се дискове, които са проектирани да се разрушат при налягане, далеч надвишаващо нормалния работен диапазон, безопасно изпускайки газовия заряд в атмосферата и предотвратявайки силно разрушаване. Машината включва и ръчен изпускателен клапан, който позволява акумулаторът да бъде напълно разхерметизиран по време на поддръжката, осигурявайки нулева съхранена енергия, преди някой да влезе в пресовата зона.

Общият ефект от тези функции е хидравлична система, която е не само мощна, но и изключително безопасна. Нашите фабрични тестове показаха, че дори в малко вероятния случай на повреда на множество компоненти, германската Zenith Block Machine все още може да бъде приведена в безопасно, спряно състояние, без да причинява вреда на персонала или повреда на машината.

Как архитектурата на електрическото управление предотвратява опасности?

Докато хидравличната система осигурява мускулите, електрическата система за управление е мозъкът - частта, която решава кога и къде да приложи сила. Архитектурата за електрическа безопасност на германската Zenith Block Machine е изградена около принципа на „безотказна“ работа. Това означава, че естественото, без ток състояние на системата е безопасно състояние. За да обясним как се постига това, можем да разгледаме контролната йерархия като „пирамида на безопасността“, като всяко ниво осигурява резервно копие за това над него.

Ниво 1: Главното реле за безопасност– В основата на пирамидата е главното реле за безопасност. Това е специален компонент с твърд кабел, който следи бутоните E-Stop, превключвателите на вратите и светлинната завеса. За разлика от PLC, който може да бъде програмиран, релето за безопасност е проста, проверена верига, която не може да бъде заменена от софтуер. Ако някой от неговите наблюдавани входове е активиран, релето физически премахва захранването от контакторите на двигателя и хидравличните клапани, като спира машината незабавно. Това е най-добрата безопасност.

Ниво 2: Програмируем контролер за безопасност (PSC)– Над главното реле има PSC, което се използва за по-сложни функции за безопасност. PSC следи скоростта на хидравличната помпа, позицията на пресата и налягането в системата. Той е програмиран да открива аномалии, като внезапен спад на налягането (което може да означава спукана тръба) или неочаквано ускорение на цилиндър. Ако те бъдат открити, PSC инициира контролирано спиране, което е по-плавно и по-малко вредно за машината от аварийното спиране, но също толкова безопасно.

Ниво 3: Интерфейс човек-машина (HMI) и диагностика– Най-горното ниво на пирамидата е HMI, който предоставя на оператора информация в реално време за състоянието на безопасност на машината. Дисплеят показва кои врати са отворени, състоянието на хидравличните предпазни клапани и позицията на пресата. Ако защитно устройство е активирано, HMI показва ясно съобщение на обикновен английски, обясняващо причината. Това помага на операторите бързо да идентифицират и разрешават проблеми, без да е необходимо да отварят контролния шкаф и да проследяват кабелите, подобрявайки както безопасността, така и времето за работа.

Ниво 4: Защита на двигателя и термичен мониторинг– Всеки двигател в германската Zenith Block Machine е защитен от електронен протектор на двигателя, който следи тока и температурата. Ако моторът прегрее или черпи прекомерен ток, протекторът прекъсва захранването, предотвратявайки електрически пожари. По същия начин температурата на хидравличното масло се следи непрекъснато; ако надхвърли безопасен праг, машината издава предупреждение и ако температурата продължи да се повишава, автоматично спира производствения цикъл, за да предотврати повреда на хидравличните компоненти.

Архитектурата на електрическото управление на машината Zenith Block в Германия е проектирана да се самонаблюдава. Системите за безопасност се тестват непрекъснато по време на работа на машината и всяка грешка се маркира незабавно. Това гарантира, че самите функции за безопасност са винаги в състояние на готовност. ПриQuangong Machinery Co., Ltd., ние вярваме, че най-добрата функция за безопасност е тази, за която не е нужно да мислите, защото знаете, че винаги работи.

Какви са ключовите технически спецификации на функциите за безопасност?

Разбирането на техническите спецификации на характеристиките за безопасност на машина за блокове Zenith в Германия е от съществено значение за правилния избор и валидиране. Тези спецификации не са просто числа; те са количествено измерими мерки за защитните способности на машината. Нашата фабрика предоставя подробен информационен лист за безопасност с всяка машина, а таблицата по-долу предоставя обобщение на ключовите технически параметри, които определят системата за безопасност. Тези данни се използват от инженерите по безопасността, за да интегрират машината в система за безопасност в целия завод и да изчислят нивото на производителност (PL) и нивото на безопасност (SIL) на цялата производствена линия.

Извън тези стандартни компоненти, германската Zenith Block Machine включва няколко допълнителни инженерни детайла, свързани с безопасността. Хидравличният резервоар е проектиран с повдигната смукателна цедка и магнитна тапа за улавяне на метални отломки, предотвратявайки замърсяване на соленоидните клапани. Електрическата кутия е с рейтинг IP65, което означава, че е прахоустойчива и защитена срещу водни струи под ниско налягане, което гарантира, че вериги за безопасност не се компрометират от просто измиване. Контролните панели са оборудвани с авариен стоп, който е свързан в дуплексна конфигурация, което означава, че единичен скъсан проводник не може да деактивира функцията E-Stop. Тези инженерни детайли, макар и фини, са критични за гарантиране, че спецификациите за безопасност се спазват през целия експлоатационен живот на машината, а не само в деня, в който напусне фабриката.

Освен това нашата фабрика предоставя пълен набор от сертификационна документация за всички компоненти, свързани с безопасността. Това включва CE декларацията за съответствие, както и протоколи от изпитвания за сертифицираните нива на ефективност на функциите за безопасност. Тази възможност за проследяване е от решаващо значение за служителите по безопасността на заводите, които трябва да демонстрират съответствие с разпоредбите за здраве и безопасност при работа (напр. OSHA в САЩ или PUWER в Обединеното кралство). С германската Zenith Block Machine вие не просто получавате машина; вие получавате напълно документирана система за безопасност.

Как се проверяват и поддържат функциите за безопасност при ежедневна работа?

Наличието на сложни функции за безопасност е само половината от битката. Те трябва да бъдат правилно валидирани при стартиране и поддържани през целия живот на машината. Германската Zenith Block Machine е проектирана да направи този процес на валидиране ясен и систематичен. Нашата фабрика е разработила изчерпателен „Протокол за валидиране на безопасността“, който се използва по време на въвеждане в експлоатация и се препоръчва за годишно повторно сертифициране. Този протокол превръща процеса на валидиране в структуриран контролен списък, който може да бъде попълнен от обучен персонал по поддръжката.

Проверка на безопасността преди стартиране (ниво на оператор)– Преди да стартирате машината за деня, бързата визуална проверка е от решаващо значение. Това включва проверка дали всички предпазни устройства са поставени и че светлинните завеси са подравнени и свободни от препятствия. Операторът трябва също така да провери дали бутоните E-Stop не са заключени и дали управлението с две ръце функционира. Извършва се проста тестова последователност: операторът се опитва да стартира машината, докато стои в зоната на светлинната завеса, като гарантира, че машината не стартира. Това потвърждава, че светлинната завеса работи. PLC на машината записва тези ежедневни проверки, като предоставя дневник за съответствие с безопасността.

Седмичен функционален тест (Ниво на поддръжка)– По-подробни тестове се извършват всяка седмица. Това включва тест на хидравличната система: операторът ще спре пресата срещу матрицата при ниско налягане и ще наблюдава намаляването на налягането, проверявайки дали пилотно управляваните възвратни клапани държат цилиндъра в позиция. E-Stops се тестват индивидуално, за да се гарантира, че всички спират машината. Системата за управление на машината ще генерира отчет, посочващ кой предпазен компонент е бил тестван и кога.

Годишна повторна сертификация (инженерно ниво)– Най-изчерпателното валидиране е годишното повторно сертифициране, което често се изисква от застрахователните компании и регулаторните органи. По време на този процес, сертифициран техник от нашата фабрика или одобрена трета страна тества функционалността на всеки предпазен компонент. Хидравличните предпазни клапани се калибрират на тестов стенд, за да се потвърди тяхното налягане на пукване. Времето за реакция на предпазните релета се измерва с осцилоскоп, за да се гарантира, че е в рамките на спецификацията от 50 ms. Тази годишна ресертификация осигурява висока степен на увереност, че машината работи безопасно.

График за превантивна поддръжка– Германската Zenith Block Machine има планиран план за поддръжка за всички критични за безопасността компоненти. Например, хидравличните пилотно управлявани възвратни клапани се проверяват и поставят отново на всеки 12 месеца. Светлинните завеси и превключвателите на вратите се проверяват за чистота и правилно подравняване на всеки шест месеца. E-Stop контактите се проверяват за устойчивост на контакт на всеки 18 месеца. Тази проактивна поддръжка гарантира, че функциите за безопасност няма да се влошат с течение на времето, поддържайки целостта на безопасността на машината.

В допълнение към тези структурирани процедури за валидиране и поддръжка, германската Zenith Block Machine е оборудвана с диагностична система, която непрекъснато следи изправността на предпазните компоненти. Например, светлинната завеса има функция за самодиагностика, която проверява вътрешната електроника за грешки и мига специфичен код за грешка, ако бъде открит проблем. PLC на машината следи тока на двигателя на хидравличната помпа и ще генерира предупреждение, ако двигателят черпи повече ток от базовата линия, което показва потенциално претоварване или повреда на помпата. Чрез комбиниране на структуриран процес на валидиране с непрекъснато диагностично наблюдение, ние предоставяме машина Zenith Block в Германия, която не само включва функции за безопасност, но също така гарантира, че остават ефективни през целия експлоатационен живот на машината.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между „Аварийно спиране“ и „Безопасно спиране“ на машина Zenith Block в Германия?

Отговор: Аварийното спиране (E-Stop) е най-добрият бутон за безопасност. Той незабавно премахва захранването от всички двигатели и хидравлични клапани, спирайки машината бързо. Това е действие, което защитава персонала при спешни случаи, но може да бъде трудно за механичните компоненти. Safety Stop е по-грациозно спиране. Той се задейства от програмируемия контролер за безопасност, когато открие аномалия, като например отваряне на врата. Предпазното спиране завършва текущия цикъл (ако е възможно) и след това паркира пресата в безопасно, отворено положение, преди да заключи системите. Това е предпочитаната реакция, тъй като защитава както оператора, така и машината. Нашата машина за блокове Zenith в Германия включва и двете, осигурявайки отговор, подходящ за нивото на риск.

Въпрос 2: Как мога да бъда сигурен, че системите за безопасност на германската Zenith Block Machine няма да бъдат заобиколени от операторите?

Отговор: Предотвратяването на заобикаляне е критично изискване за проектиране. Защитната верига на машината е физически изолирана от стандартните управляващи вериги. Логиката за безопасност се реализира с помощта на специални, твърдо свързани релета, а не само на PLC софтуер. Предпазните релета са затворени и окабеляването им е защитено. Всеки опит за заобикаляне на предпазен вход, като късо свързване на превключвател на вратата, ще изисква отваряне на контролния панел и активно повторно окабеляване – действие, което е очевидно и нарушава стандартните протоколи за безопасност. Освен това PLC на машината регистрира всички интервенции, свързани с безопасността. Използването на механични блокировки на вратите също затруднява физическия байпас. Нашият опит показва, че с подходящо обучение и култура на безопасност, байпасирането е изключително рядко.

Въпрос 3: Какво е изискването за управление с две ръце на германската Zenith Block Machine?

Отговор: Управлението с две ръце на германската Zenith Block Machine е критична функция за безопасност при операцията по пресоване. Това е контрол тип IIIC съгласно ISO 13851, изискващ едновременно натискане на два отделни бутона. Електрическите сигнали трябва да пристигат до защитното реле в рамките на 0,3 секунди един от друг. Ако един бутон бъде натиснат по-рано, цикълът на натискане няма да започне. Този дизайн гарантира, че ръцете на оператора са далеч от зоната на натискане, когато се появи компресия с висока сила. Тази функция е основно изискване за безопасно производство на блокове.

Въпрос 4: Хидравличната система на германската Zenith Block Machine безопасна ли е за околната среда в случай на теч?

Отговор: Докато хидравличната система използва стандартно хидравлично масло, ние сме създали няколко защитни мерки за справяне с потенциални течове. Системата за управление на машината ще открие бърз спад на налягането, което е показател за значителен теч, и ще инициира контролирано спиране. Самата машина е проектирана с вани за отцеждане под клапаните и фитингите, за да съдържа малки течове. Ние също така препоръчваме използването на екологично чиста, биоразградима хидравлична течност (тип HFC или HFD) като опция. Тези течности имат много по-малко въздействие върху околната среда в случай на разлив. Нашата германска машина за блокове Zenith е проектирана да бъде съвместима с тези течности.

Въпрос 5: Какво обучение предоставя Quangong Machinery Co., Ltd. за безопасността на машините?

Отговор: Ние предоставяме цялостно обучение по безопасност като част от нашето пускане в експлоатация и поддръжка след продажба. Обучението обхваща: целта и действието на всяка функция за безопасност, как да извършвате ежедневните проверки преди стартиране, как да интерпретирате и реагирате на предупрежденията за диагностика на безопасността на машината и правилната процедура за спешна реакция и изолация. Обучението не е просто лекция; включва практически упражнения, при които операторите и персоналът по поддръжката действително преминават през процедурите за валидиране на безопасността. Ние също така предоставяме цифрово копие на ръководството за безопасност и поредица от онлайн видеоклипове за опресняване на безопасността. Нашият ангажимент за безопасност се простира отвъд простото предоставяне на хардуера; ние гарантираме, че знанията за неговата безопасна работа се предават на вашия екип.

Заключение: Безопасността е инженерна основа, а не последваща мисъл

За нас характеристиките за безопасност на германската Zenith Block Machine не са списък с точки; те са интегрирана инженерна философия. От резервните хидравлични предпазни клапани до самонаблюдаващия се програмируем контролер за безопасност, всеки компонент е проектиран да изпълнява специфична защитна роля. Ние не просто „добавяме безопасност“; ние го проектираме в самата сърцевина на машината. Избирайки германска машина за блокове Zenith, вие инвестирате в производствена система, която уважава своите оператори и защитава собствената си дълготрайност. Нашият ангажимент за безопасност е непоколебим и е пряко отражение на нашите основни ценности в Quangong Machinery Co., Ltd.

Ако оценявате системи за безопасност за вашия завод за производство на блокове или искате подробна презентация за безопасност за вашия екип, моля, свържете се с нас. Предлагаме одити за безопасност на място и обучения. Нашият екип е готов да демонстрира как германската Zenith Block Machine може да донесе нов стандарт на безопасност на вашата производствена линия.Свържете се с Quangong Machinery Co., Ltd. днесза да планирате консултация за безопасност и да видите функциите в действие.
